Описание оборудования
Yming YM-10 — перистальтический шланговый насос для дозирования и промышленной перекачки. Максимальная производительность — 120 л/ч, подача за оборот — 0,022 л/об, максимальное давление — 10 бар.
YM-10 выполнен в компактном вертикальном исполнении. Насос применяется для дозирования химикатов, добавок, известкового молока, активированного угля и полимеров, а также для подачи абразивных, вязких и чувствительных к механическому воздействию продуктов. Материал шланга подбирают с учётом состава и температуры рабочей среды.
Конструкция корпуса и редуктора рассчитана на компактную установку. Точность изготовления компонентов и качество перистальтического шланга важны для ресурса насоса и стабильности подачи.
Особенности шлангового насоса YM-10
• Высококачественный шланг – структура шланга обеспечивает оптимальное давление и снижает длительность обслуживания. Совместим практически со всеми типами сред и широко используемыми материалами.
• Усиленная конструкция – крупные ролики с увеличенными подшипниками для повышенных радиальных нагрузок, безопасная и надежная система соединения и очень прочный литой материал. Идеальный насос для непрерывной эксплуатации. Длительный срок службы насоса и высокая производительность оборудования при любых условиях эксплуатации.
• Простота установки и обслуживания – простая конструкция корпуса насоса и инновационные компоненты облегчают снятие и замену деталей, улучшая удобство обслуживания. Экономия затрат на обслуживание, легкая сборка и сокращение простоев.
• Технология роликов – высокая герметичность, качественное скольжение и исключительная эффективность.
Низкое энергопотребление и длительный срок службы шланга. Подходящий размер роликов, легкость в управлении, экономия энергии, снижение износа шланга.
Материалы и комплектация YM-10
В брошюре производителя для этой модели предусмотрены шланги из NR (натуральный каучук), EPDM (этилен-пропиленовый каучук), NBR (нитрильный каучук) и CSM (хлорсульфированный полиэтилен). Материал выбирают по составу, концентрации и температуре продукта; универсальной совместимости со всеми жидкостями нет.
Продукт контактирует с внутренней поверхностью шланга. Для пищевого или фармацевтического применения исполнение шланга и подтверждающие документы согласуют отдельно: название материала само по себе не подтверждает санитарную пригодность.
Привод и обслуживание YM-10

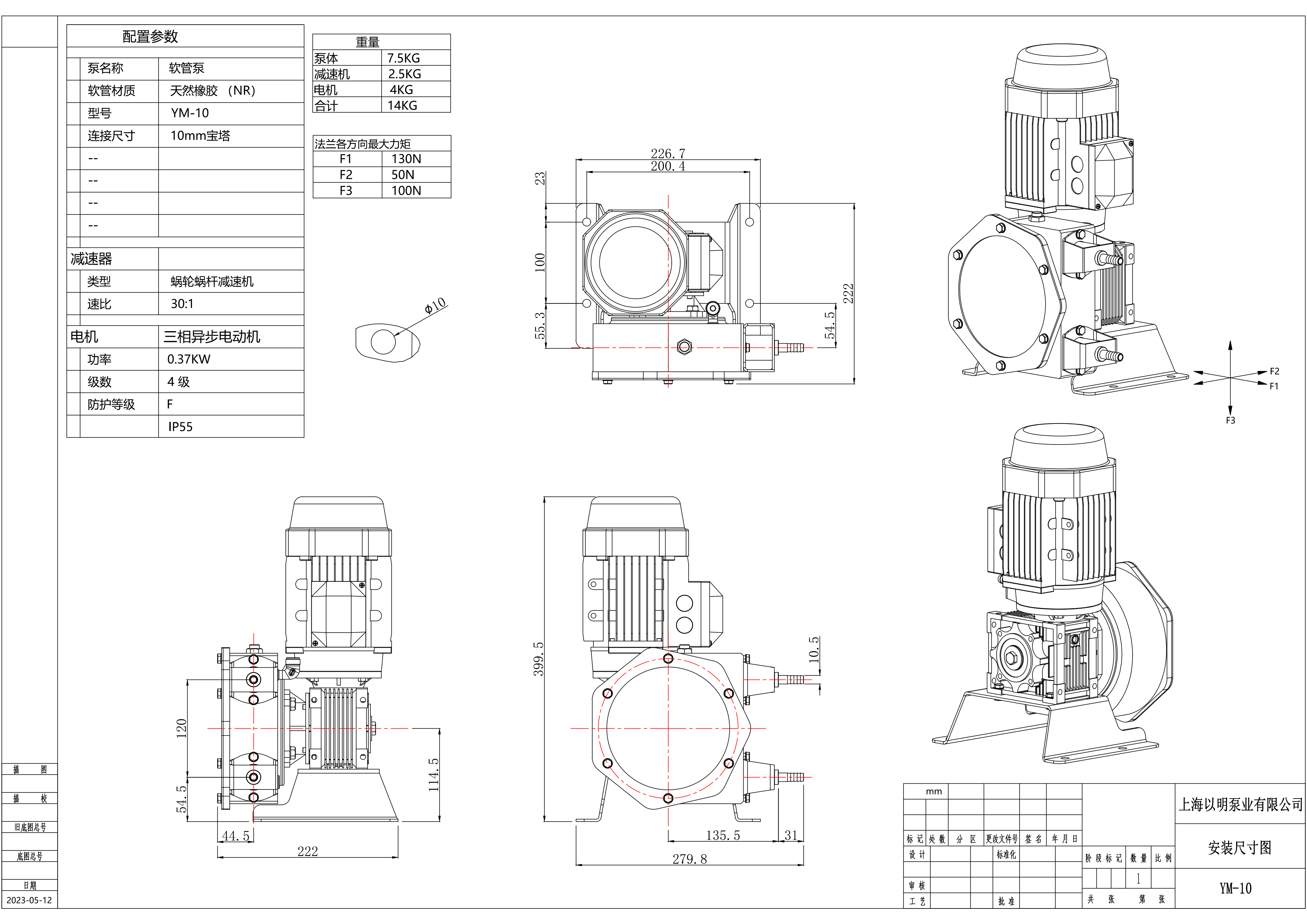

Варианты мощности по брошюре — 0,25 / 0,37 кВт. На монтажном чертеже показан пример с шлангом NR и трёхфазным асинхронным двигателем 0,37 кВт, 4 полюса, IP55. Тип редуктора — червячный, передаточное отношение — 30:1. Эти сведения относятся к показанному исполнению; комплект поставки уточняют при заказе.
Регулирование частоты вращения позволяет изменять подачу. При подборе проверяют совместно расход, противодавление, температуру, условия всасывания и режим работы. Максимальные значения разных параметров нельзя автоматически считать одной рабочей точкой.
Конструкция допускает реверс. Основная сменная деталь — перистальтический шланг; его ресурс и периодичность замены зависят от продукта и условий работы. Допуск сухого хода не отменяет проверки допустимого режима для выбранного исполнения.
Документы YM-10
Монтажный чертёж YM-10 (PDF)Скачать
В справке приведены материалы, варианты привода и размеры исполнения из документов производителя. Окончательные монтажные размеры, массу и рабочие пределы подтверждают для заказанной комплектации.
