Описание оборудования
Yming YM-50 — перистальтический шланговый насос для дозирования и промышленной перекачки. Максимальная производительность — 12 250 л/ч, подача за оборот — 2,92 л/об, максимальное давление — 10 бар.
YM-50 применяется для дозирования и перекачивания абразивных, вязких жидкостей и сред со взвешенными твёрдыми частицами. Насос выполнен в горизонтальной однокорпусной конструкции и оснащён прочным корпусом подшипников. Клапаны и система промывки уплотнений не требуются.
Заявленная точность дозирования — до ±1 %. Самовсасывающая способность — до 9,5 м. Фактическую точность, подачу и условия всасывания проверяют для выбранного шланга, рабочей жидкости и трубопровода.
Особенности шлангового насоса YM-50
• Высококачественный шланг – структура шланга обеспечивает оптимальное давление и снижает длительность обслуживания. Совместим практически со всеми типами сред и широко используемыми материалами.
• Усиленная конструкция – крупные ролики с увеличенными подшипниками для повышенных радиальных нагрузок, безопасная и надежная система соединения и очень прочный литой материал. Идеальный насос для непрерывной эксплуатации. Длительный срок службы насоса и высокая производительность оборудования при любых условиях эксплуатации.
• Простота установки и обслуживания – простая конструкция корпуса насоса и инновационные компоненты облегчают снятие и замену деталей, улучшая удобство обслуживания. Экономия затрат на обслуживание, легкая сборка и сокращение простоев.
• Технология роликов – высокая герметичность, качественное скольжение и исключительная эффективность.
Низкое энергопотребление и длительный срок службы шланга. Подходящий размер роликов, легкость в управлении, экономия энергии, снижение износа шланга.
Материалы и комплектация YM-50
В брошюре производителя для этой модели предусмотрены шланги из NR (натуральный каучук), EPDM (этилен-пропиленовый каучук), NBR (нитрильный каучук) и CSM (хлорсульфированный полиэтилен). Материал выбирают по составу, концентрации и температуре продукта; универсальной совместимости со всеми жидкостями нет.
Продукт контактирует с внутренней поверхностью шланга. Для пищевого или фармацевтического применения исполнение шланга и подтверждающие документы согласуют отдельно: название материала само по себе не подтверждает санитарную пригодность.
Привод и обслуживание YM-50

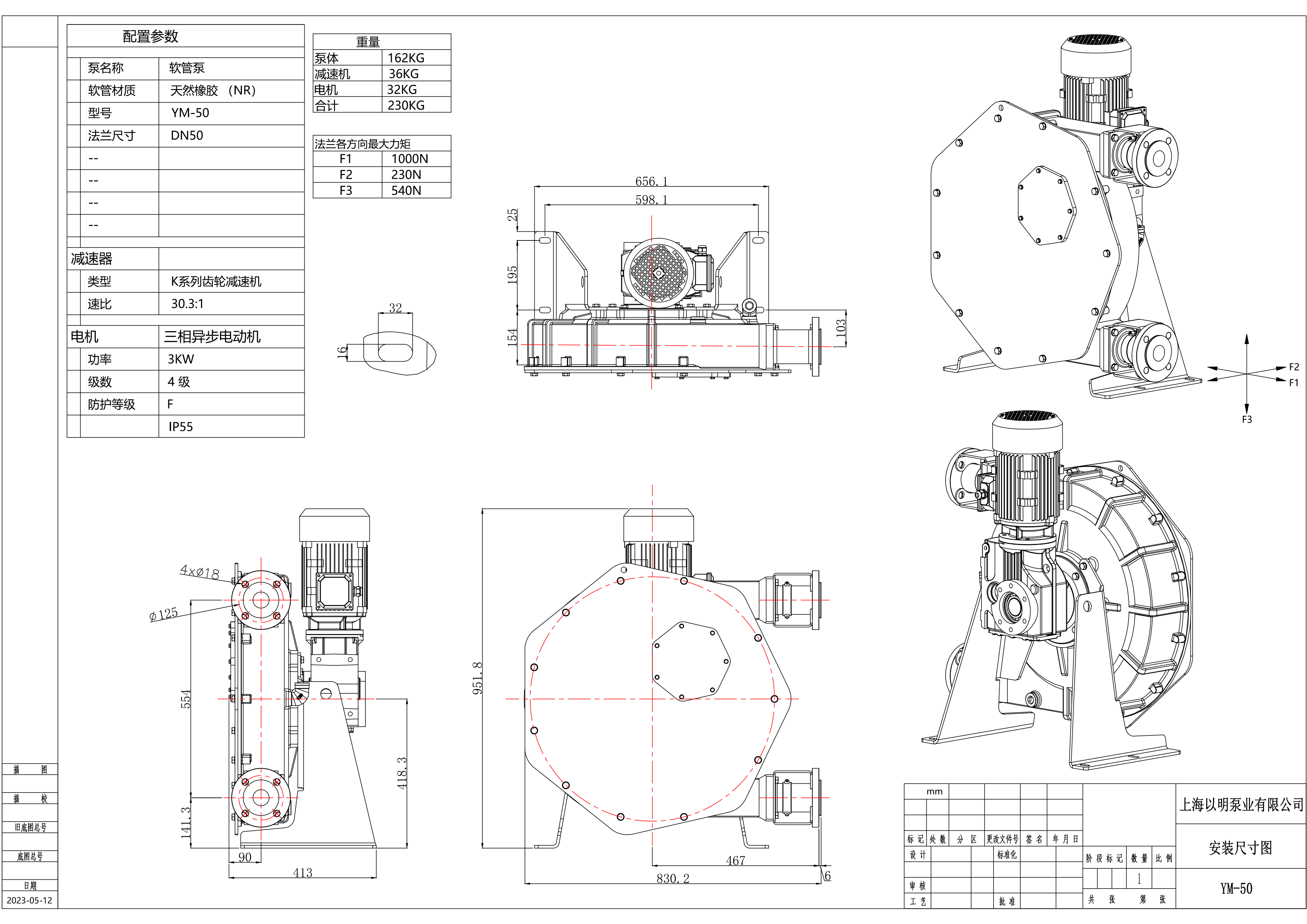

Варианты мощности по брошюре — 3 / 4 кВт. На монтажном чертеже показан пример с шлангом NR и трёхфазным асинхронным двигателем 3 кВт, 4 полюса, IP55. Тип редуктора — зубчатый, серия K, передаточное отношение — 30,3:1. Эти сведения относятся к показанному исполнению; комплект поставки уточняют при заказе.
Регулирование частоты вращения позволяет изменять подачу. При подборе проверяют совместно расход, противодавление, температуру, условия всасывания и режим работы. Максимальные значения разных параметров нельзя автоматически считать одной рабочей точкой.
Конструкция допускает реверс. Основная сменная деталь — перистальтический шланг; его ресурс и периодичность замены зависят от продукта и условий работы. Допуск сухого хода не отменяет проверки допустимого режима для выбранного исполнения.
Документы YM-50
Монтажный чертёж YM-50 (PDF)Скачать
В справке приведены материалы, варианты привода и размеры исполнения из документов производителя. Окончательные монтажные размеры, массу и рабочие пределы подтверждают для заказанной комплектации.
