АЛСИ-ФТ

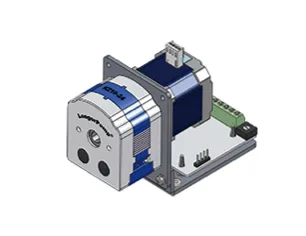

OEM-привод на шаговом двигателе с регулировкой скорости 0–100 об/мин. Поддерживает разные насосные головки; монтаж на панель или опорную плиту.
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
| Параметр | OEM перистальтический насос T100 |
|---|---|
| Тип двигателя | Шаговый двигатель |
| Встроенная плата управления | Да |
| Производительность одного канала | ≤430 мл/мин |
| Скорость вращения | 0-100 об/мин |
| Параметр | Серия T100 | Серия T300 | Серия T600 |
|---|---|---|---|
| Скорость вращения | 0-100 об/мин | 0-300 об/мин | 0-600 об/мин |
| Шаг регулировки скорости | 0.1 об/мин | 1 об/мин | 1 об/мин |
| * Управление направлением вращения | Внешний дискретный сигнал: разомкнутый контакт — по часовой стрелке, замкнутый — против часовой стрелки | ||
| * Управление пуском и остановкой | Внешний дискретный сигнал: разомкнутый контакт — работа, замкнутый — остановка | ||
| * Задание скорости BCD-переключателем | 15 положений BCD-переключателя (1–F): 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100(об/мин) | 15 положений BCD-переключателя (1–F): 5, 10, 20, 40, 60, 80, 100, 125, 150, 175, 200, 225, 250, 275, 300(об/мин) | 30 ступеней скорости: 5, 10, 20, 40, 60, 80, 100, 125, 150, 175, 200, 225, 250, 275, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600 (об/мин) |
| * Сигнал внешнего задания скорости (опция) | 4-20 мА, 0-5 В, 0-10 В, 0-10 кГц | ||
| ** Управление по интерфейсу | RS485; протоколы Longer OEM и Modbus | ||
| ** Адрес насоса | Адрес насоса: 1–30 | ||
| ** Скорость передачи данных | 1200 бит/с или 9600 бит/с | ||
| ** Память при отключении питания | Восстановление предыдущего состояния при включении питания | ||
| Габариты (Д × Ш × В) | 180 x 102 x 136(мм) | 185 x 125 x 136(мм) | |
| Относительная влажность | <80% | ||
| Температура эксплуатации | 0 °C-40 °C | ||
| Электропитание | DC 24 В/50 Вт | DC 24 В/50 Вт | DC 24 В/80 Вт |
| Масса | 1.43 кг | 1.63 кг | |
Параметры со знаком * относятся только к исполнениям с переключателем и внешним сигналом задания скорости.
Параметры со знаком ** относятся только к исполнениям с управлением по RS485.
| Исполнение T100 | Исполнение T300 | Исполнение T600 | Способ управления |
|---|---|---|---|
| T100-SV-10 | T300-SV-10 | T600-SV-10 | Переключатель и внешний сигнал (0-10 В) |
| T100-SA | T300-SA | T600-SA | Переключатель и внешний сигнал (4-20 мА) |
| T100-SF | T300-SF | T600-SF | Переключатель и внешний сигнал (0-10 кГц) |
| T100-SC | T300-SC | T600-SC | Связь RS485 |
| T100-SV-05 | T300-SV-05 | T600-SV-05 | Переключатель и внешний сигнал (0-5 В) |
| Насосная головка | Трубки | Максимальный расход (мл/мин) | ||
|---|---|---|---|---|
| Серия T100 | Серия T300 | Серия T600 | ||
| YZ1515x, YZⅡ15 | 13# 14# 19# 16# 25# 17# 18# | 380 | 1140 | 2200 |
| YZ2515x, YZⅡ25 | 15# 24# | 270 | 840 | 1600 |
| FG15-13 | 13# 14# 19# 16# 25# 17# 18# | 430 | 1200 | 2400 |
| FG25-13 | 15# 24# | 320 | 1100 | 2200 |
| DMD15-13-B, DMD15-13-D | 2×13# 2×14# 2×19# 2×16# 2×25# | 375 | 1040 | 2070 |
| BZ15-13-A | 14# | 22 | 80 | 150 |
| BZ15-13-B | 16# | 80 | 240 | 460 |
| BZ15-13-C | 25# | 150 | 470 | 960 |
| BZ15-13-D | 17# | 270 | 800 | 1600 |
| BZ25-13-B | 24# | 250 | 800 | 1600 |
| DG15-24 | 16# 25# 17# | 300 (один канал) | 900 (один канал) | 1800 (один канал) |
| DG15-28 | 13#,14#, внутр. диаметр ≤3.17(мм),толщина стенки :1(мм) | 75 (один канал, скорость ≤100 об/мин) | ||
| DG-1(6), DG-2(6) | внутр. диаметр ≤3.17(мм),толщина стенки :0.8-1(мм) | 48 (один канал, скорость ≤100 об/мин) | ||
| DG-1(10), DG-2(10) | внутр. диаметр ≤3.17(мм),толщина стенки :0.8-1(мм) | 32 (один канал, скорость ≤100 об/мин) | ||
ПОДБОР КОМПЛЕКТАЦИИ
Показываем головки, которые указаны для этой модели в матрице совместимости LongerPump.
Головки YZ1515x/YZ2515x
Головки: YZ1515x · YZ2515x
Открыть карточку
Головки YZII15 и YZII25
Головки: YZII15 · YZII25
Открыть карточку
Головки серии BZ
Исполнение головки BZ уточняется по комплектации
Открыть карточку
Головка DMD15-13-B
Открыть карточку
Головка FG15
Открыть карточку
Головка FG25
Открыть карточку
Головки серии DG15
Головки: DG15-24 · DG15-28
Открыть карточку
Совместимость по приводу и головке не заменяет проверку трубки, рабочей среды, расхода и режима эксплуатации.
