Перистальтический насос WT600-4F

Name: Перистальтический насос WT600-4F
Brand: LongerPump
SKU: WT600-4F

Раздел: Системы дозирования жидкостей Longerpump Подгруппа: Перистальтические насосы и системы дозирования

1 / 2

WT600-4F предназначен для промышленного перекачивания и циклического дозирования жидкостей. Объём дозы задаётся от 100 мл до 999 л; максимальный расход на один канал — 11 000 мл/мин. Фактический расход зависит от насосной головки, трубки и скорости привода.

Бесщёточный двигатель постоянного тока работает с головками YZ35-13 и KZ35. Алюминиевый корпус со степенью защиты IP65 подходит для влажных и запылённых производственных помещений.

Клавиатура и ЖК-дисплей позволяют настраивать расход, объём дозы, число повторов, паузу и обратное всасывание. Предусмотрены калибровка расхода и дозы, сохранение рабочих параметров, управление педалью, внешними сигналами или по RS485. Интерфейс внешнего управления выбирается при заказе.

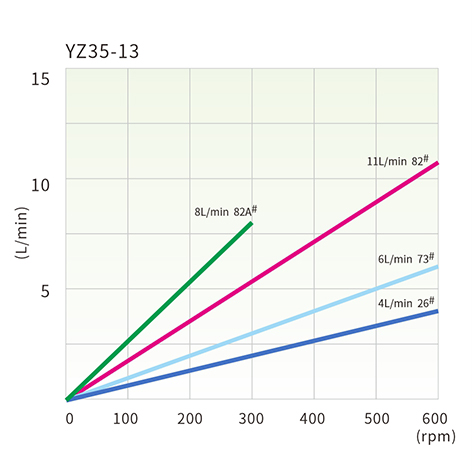

График подачи с головкой YZ35-13

Горизонтальная ось — скорость привода в об/мин (rpm), вертикальная — подача в л/мин (L/min). Линии показывают зависимость подачи от скорости для трубок 26#, 73#, 82# и 82A#. Сочетание трубки и исполнения головки проверяют по таблице во вкладке «Характеристики».

Справочный график LongerPump: подача головки YZ35-13 в зависимости от скорости и типоразмера трубки — Справочный график LongerPump для YZ35-13. Рабочая скорость WT600-4F начинается от 10 об/мин; линия 82A# ограничена 300 об/мин. График не является результатом испытания на вашей жидкости.

Как применять WT600-4F, рассчитать темп розлива и проверить дозу — практическая статья АЛСИ-ФТ.

Получение и поставка

Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.

Параметр	WT600-4F
Максимальный расход на один канал	11 000 мл/мин; зависит от головки и трубки
Дозируемый объём	100 мл – 999 л
Скорость вращения двигателя	10–600 об/мин, реверс
Шаг изменения скорости	1 об/мин
Тип двигателя	Бесщёточный двигатель постоянного тока
Совместимые головки	YZ35-13, KZ35; одна или две головки в зависимости от комплектации
Количество повторов	1–9999; 0 — непрерывное повторение
Время паузы	0,1 с – 99,9 мин; шаг 0,1 с
Обратное всасывание	0–9,9 оборота; шаг 0,1 оборота
Калибровка	Расход и объём дозы
Внешнее управление	Старт/стоп, направление, скорость; 4–20 мА, 0–5 В, 0–10 В или 0–10 кГц — по исполнению
Обратная связь	Старт/стоп и направление — выходы с открытым коллектором; скорость — 125–7500 Гц для 10–600 об/мин
Связь	RS485 — по исполнению
Корпус / степень защиты	Литой алюминий / IP65
Габариты (Д × Ш × В)	360 × 215 × 243 мм
Масса	12 кг
Питание	220 В ±20% AC или 110 В ±20% AC — по исполнению; 300 Вт, 50/60 Гц
Температура эксплуатации	0–40 °C
Относительная влажность	Менее 100%

Совместимые головки и трубки

Диапазоны ниже относятся к одному каналу. Точное исполнение головки определяет, какие трубки можно установить; обозначения только семейства YZ35-13 или KZ35 для подбора недостаточно.

Исполнение головки	Трубка	Скорость, об/мин	Расход на канал, мл/мин
YZ35-13-B / YZ35-13-D; KZ35-13-B / KZ35-13-D	73#	10–600	100–6000
YZ35-13-B / YZ35-13-D; KZ35-13-B / KZ35-13-D	82#	10–600	183–11 000
YZ35-13-F; KZ35-13-B / KZ35-13-D	26#	10–600	67–4000
YZ35-13-D; KZ35-13-D	82A#	10–300	267–8000
KZ35-13-D	184#	10–300	300–9000

Для трубок 82A# и 184# скорость ограничена 300 об/мин. Диапазон 100–11 000 мл/мин в каталоге относится к комплектам с 73# и 82#; для трубки 26# указан расход 67–4000 мл/мин. Объём задаваемой дозы 100 мл–999 л — отдельный параметр, его не следует путать с расходом в мл/мин.

Это справочные данные LongerPump. Фактическую подачу и дозу проверяют на выбранной трубке и вашей жидкости с учётом температуры, высоты всасывания и противодавления.
