Раздел: Системы дозирования жидкостей Longerpump Подгруппа: Шприцевые насосы и системы дозирования
1 / 2

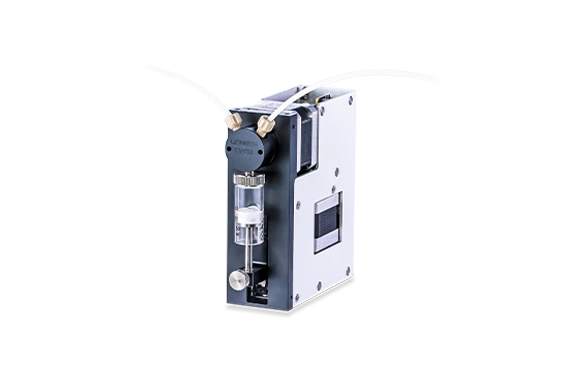

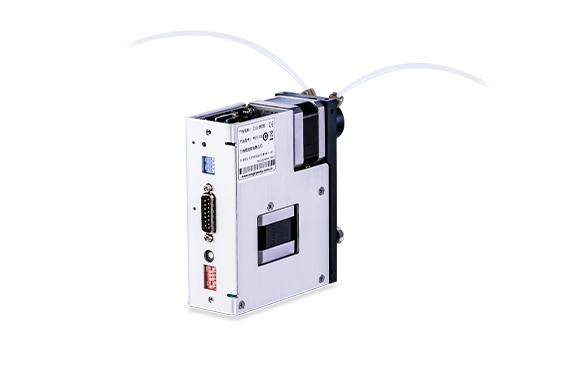

Компактный встраиваемый модуль с ходом 30 мм, микрошаговым приводом и распределительным клапаном.
Назначение и управление
Управление командами внешней системы; RS485 / RS232. Для серии CX также CAN.
Модуль для встраивания в прибор или автоматизированную установку.
Шприц, клапан, материалы уплотнений и присоединения выбираются под рабочую жидкость.
Не является готовым лабораторным насосом с автономным сенсорным пультом.
Подбор комплектации
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Боросиликатное стекло, плунжер из нержавеющей стали с покрытием PTFE, наконечник плунжера PTFE или UHMW-PE
Разрешение, стандартный режим
3000 шаг ; 0,01 мм на 1 шаг
Разрешение, микрошаговый режим
48000 микрошаг ; 0,625 мкм на 1 микрошаг
Полный ход
30 мм
Время полного хода
1,26 с-1200 с
Время переключения клапана
≤250 мс между соседними портами
Максимальное давление
0,68 МПа
Присоединение
1/4″-28 резьба
Температура эксплуатации
Рекомендуется: 15 °C-40 °C , для низких температур нужен соответствующий шприц
Рабочая влажность
<80% , без конденсации
Температура хранения
-20 °C-65 °C
Влажность хранения
<80% , без конденсации
Интерфейсы связи
RS485; RS232; CAN; входы и выходы внешнего управления
Клапаны
Y / T; 3, 4, 6 или 9 портов — по выбранной конфигурации
Примечание к данным. Для MSP1-CX подтверждены шприцы до 5 мл по подробной спецификации и заводской брошюре. Шприцы 10 и 25 мл относятся к SP1-CX, а не к этой модели.
Совместимые шприцы — MSP1-CX
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
Объём шприца
Присоединение
50 мкл
Резьба 1/4″–28
100 мкл
Резьба 1/4″–28
250 мкл
Резьба 1/4″–28
500 мкл
Резьба 1/4″–28
1 мл
Резьба 1/4″–28
2,5 мл
Резьба 1/4″–28
5 мл
Резьба 1/4″–28
Примечание к данным. Для MSP1-CX подтверждены шприцы до 5 мл по подробной спецификации и заводской брошюре. Шприцы 10 и 25 мл относятся к SP1-CX, а не к этой модели.
