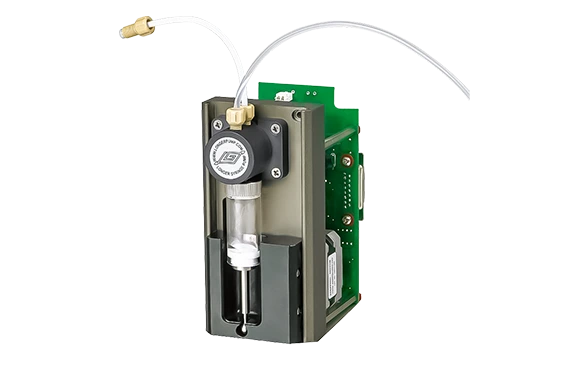

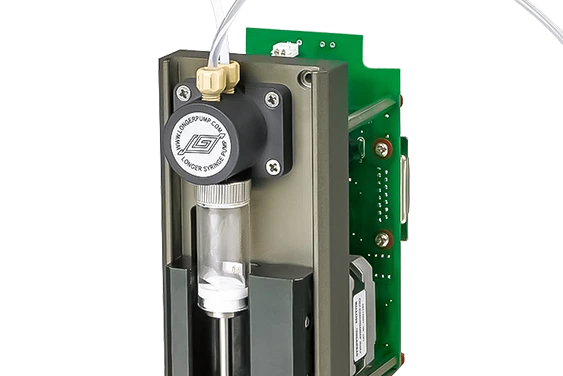

Встраиваемый шприцевой насос с трёхходовым электромагнитным клапаном.
Назначение и управление
Управление командами внешней системы; RS485 / RS232. Для серии CX также CAN.
Модуль для встраивания в прибор или автоматизированную установку.
Шприц, клапан, материалы уплотнений и присоединения выбираются под рабочую жидкость.
Не является готовым лабораторным насосом с автономным сенсорным пультом.
Подбор комплектации
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Технические характеристики
Параметр
Значение
Модель
MSP1-E1
Число шприцев
1
Режимы работы
Встраиваемое дозирование
Шприцы с подтверждёнными данными
500 мкл; 1 мл; 2,5 мл; 5 мл
Справочный расход на один шприц
Зависит от шприца и времени хода
Управление
Управление командами внешней системы; RS485 / RS232. Для серии CX также CAN.
Технические спецификации
Параметр
Значение
Погрешность
≤1%(номинальный ход)
Повторяемость
Повторяемость≤0,5%(номинальный ход)
Номинальный ход и число шагов
30 мм(1000 шаг)
Линейная скорость
0,5 мм/с-15 мм/с
Время полного хода
2 с-60 с
Разрешение привода
0,03 мм(1 шаг )
Усилие привода плунжера
≥68 Н
Клапан
Трёхходовой электромагнитный клапан
Время переключения клапана
≤100 мс
Материалы, контактирующие с жидкостью
Боросиликатное стекло, PTFE, PEEK
Максимальное давление
0,1 МПа
Присоединение трубки
1/4"-28 резьба
Присоединение шприца
1/4"-28 резьба
Интерфейсы связи
RS485 или RS232
Габариты (Д × Ш × В)
100×65×127(мм)
Питание
DC 24 В/1,5 А
Температура эксплуатации
15 °C-40 °C
Относительная влажность
<80%
Масса
0,9 кг
Совместимые шприцы — MSP1-E1
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
