Раздел: Системы дозирования жидкостей Longerpump Подгруппа: Шприцевые насосы и системы дозирования
1 / 2

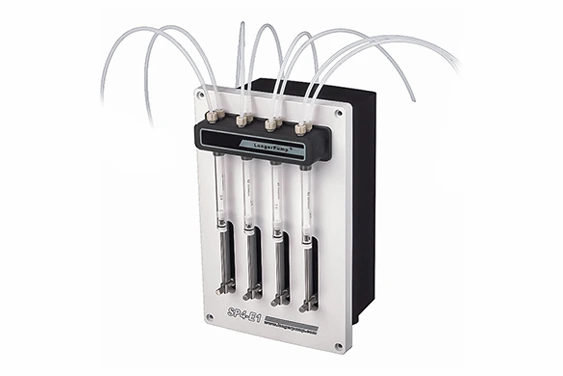

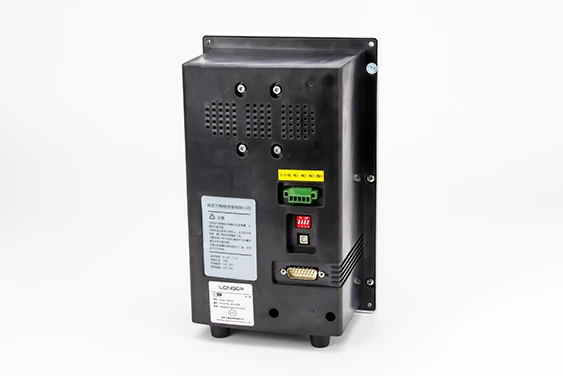

Четырёхканальный встраиваемый модуль с синхронным приводом и электромагнитными клапанами.
Назначение и управление
Управление командами внешней системы; RS485 / RS232. Для серии CX также CAN.
Модуль для встраивания в прибор или автоматизированную установку.
Шприц, клапан, материалы уплотнений и присоединения выбираются под рабочую жидкость.
Не является готовым лабораторным насосом с автономным сенсорным пультом.
Подбор комплектации
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Управление командами внешней системы; RS485 / RS232. Для серии CX также CAN.
Технические спецификации
Параметр
Значение
Погрешность
≤1% (номинальный ход)
Повторяемость
Повторяемость≤0,5% (номинальный ход)
Номинальный ход и число шагов
60 мм (1000 шаг)
Линейная скорость
0,03–24 (мм/с)
Время полного хода
2,5–2000 (с)
Разрешение привода
0,06 мм (1 шаг)
Усилие привода плунжера
≥68 Н суммарно на 4 канала
Клапан
Трёхходовой электромагнитный клапан
Время переключения клапана
≤100 мс
Материалы, контактирующие с жидкостью
Боросиликатное стекло, PTFE, PEEK
Максимальное давление
0,1 МПа
Присоединение трубки
1/4" -28 резьба
Присоединение шприца
1/4" -28 резьба
Интерфейсы связи
RS485 или RS232
Габариты (Д × Ш × В)
140×167×261,5(мм)
Питание
DC24 В/1,5 А
Температура эксплуатации
15 °C-40 °C
Относительная влажность
<80%
Масса
2,4 кг
Примечание к данным. Максимальное давление 0,1 МПа принято по подробной спецификации и заводской брошюре SP4. Значение 0,68 МПа из краткой таблицы к исполнению E1 не применяется.
Совместимые шприцы — SP4-E1
Нужны штатные OEM-шприцы выбранного объёма и исполнения, а не произвольные одноразовые шприцы. Проверьте ход, резьбу и химическую стойкость материалов. Внутренние диаметры этих OEM-шприцев в открытой спецификации не указаны.
Объём шприца
Присоединение
50 мкл
Резьба 1/4″–28
100 мкл
Резьба 1/4″–28
250 мкл
Резьба 1/4″–28
500 мкл
Резьба 1/4″–28
1 мл
Резьба 1/4″–28
2,5 мл
Резьба 1/4″–28
5 мл
Резьба 1/4″–28
Примечание к данным. Максимальное давление 0,1 МПа принято по подробной спецификации и заводской брошюре SP4. Значение 0,68 МПа из краткой таблицы к исполнению E1 не применяется.

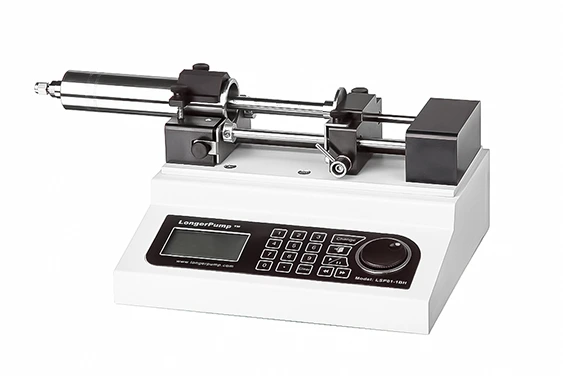

Шприцевой насос LSP01-1BH

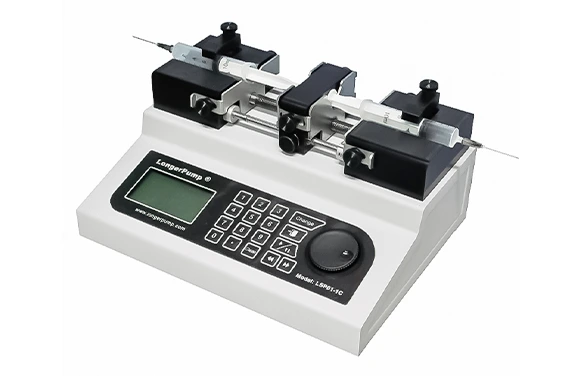

Шприцевой насос LSP01-1C

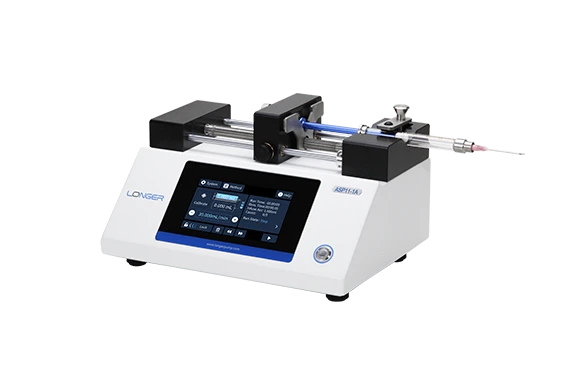

Шприцевой насос ASP11-1A
