Innovaprene F 60 — трубка для пищевых перистальтических процессов: молочных продуктов, напитков, питьевой воды и косметического производства. Производитель выделяет устойчивость к циклическому изгибу, истиранию, озону и ультрафиолету. Материал допускает несколько способов стерилизации; подходящий режим и документы для контакта с продуктом проверяют для конкретного процесса.
Особенности серии
- Производитель допускает обработку этиленоксидом, автоклавирование и гамма-стерилизацию; режим согласуют для конкретного процесса
- Устойчивость к озону
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Источник технических данных: страница серии на официальном сайте Innovapure.
Свойства материала по данным производителя
| Параметр | Значение |
|---|
| Твёрдость по Шору A | 69A |
| Плотность | 0,97 г/см³ |
| Прочность при растяжении | 7,2 МПа |
| Относительное удлинение | 420% |
| Максимальная рабочая температура материала по данным производителя | 135 °C |
Параметры материала не являются пределами всего насосного комплекта. Температуру, давление, режим стерилизации и химическую совместимость согласуют с учётом среды, головки и соединений.

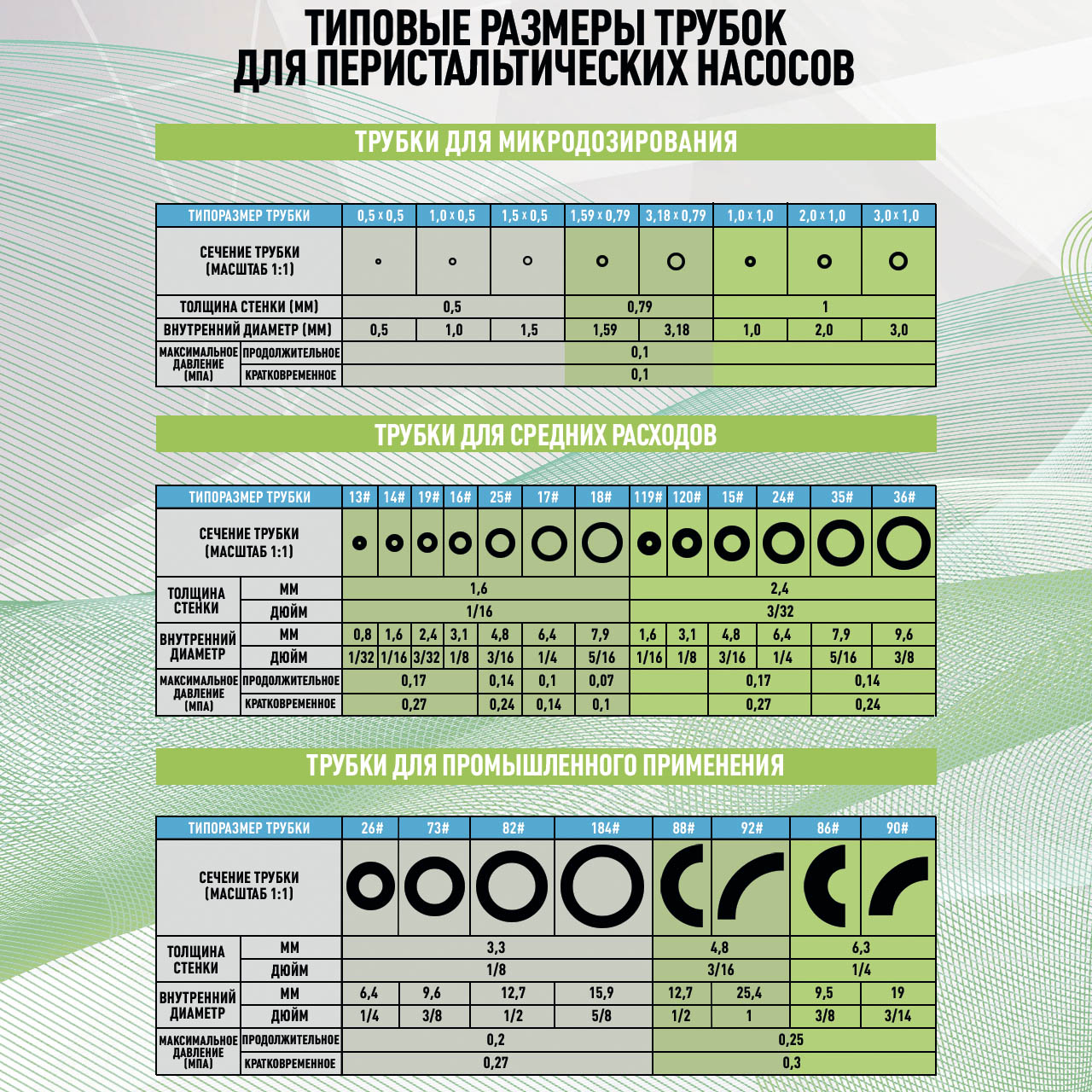

Размеры и исполнения
Длина бухты производителя: 15,2 м (50 футов).
| Номер / артикул производителя | Внутренний диаметр, мм | Наружный диаметр, мм | Внутренний × наружный диаметр, дюймы |
|---|
| PF60-201-0050-0250 | 0,5 | 2,5 | — |
| PF60-201-0100-0300 | 1,0 | 3,0 | — |
| PF60-201-0200-0400 | 2,0 | 4,0 | — |
| PF60-201-0300-0500 | 3,0 | 5,0 | — |
| PF60-201-0159-0318 | 1,6 | 3,2 | 1/16 × 1/8 |
13#
PF60-201-0079-0397 | 0,8 | 4,0 | 1/32 × 5/32 |
14#
PF60-201-0159-0476 | 1,6 | 4,8 | 1/16 × 3/16 |
19#
PF60-201-0238-0556 | 2,4 | 5,6 | 3/32 × 7/32 |
16#
PF60-201-0318-0635 | 3,2 | 6,4 | 1/8 × 1/4 |
| PF60-201-0397-0714 | 4,0 | 7,2 | 5/32 × 9/32 |
25#
PF60-201-0476-0794 | 4,8 | 8,0 | 3/16 × 5/16 |
15#
PF60-201-0476-0953 | 4,8 | 9,6 | 3/16 × 3/8 |
17#
PF60-201-0635-0953 | 6,4 | 9,6 | 1/4 × 3/8 |
24#
PF60-201-0635-1111 | 6,4 | 11,1 | 1/4 × 7/16 |
26#
PF60-201-0635-1270 | 6,4 | 12,7 | 1/4 × 1/2 |
18#
PF60-201-0794-1111 | 8,0 | 11,1 | 5/16 × 7/16 |
96#
PF60-201-0953-1270 | 9,6 | 12,7 | 3/8 × 1/2 |
35#
PF60-201-0794-1270 | 8,0 | 12,7 | 5/16 × 1/2 |
36#
PF60-201-0953-1428 | 9,6 | 14,3 | 3/8 × 9/16 |
73#
PF60-201-0953-1588 | 9,6 | 15,9 | 3/8 × 5/8 |
82#
PF60-201-1270-1905 | 12,7 | 19,1 | 1/2 × 3/4 |
| PF60-201-1905-2540 | 19,1 | 25,4 | 3/4 × 1 |
Дополнительные технические данные
| Показатель и условия | Значение |
|---|
| Остаточная деформация при сжатии, ASTM D395-98-B; 70 °C, 22 ч | 18 % |
| Прочность при раздире, ASTM D1004-94 | 22 кН/м |
Характеристики поставляемой партии и режим стерилизации подтверждаем по документации на выбранное исполнение.
Давление и радиус изгиба
| Артикул производителя | Минимальный радиус изгиба | Рекомендуемое рабочее давление | Рекомендуемое вакуумметрическое давление |
|---|
| PF60-201-0079-0397 | 3 мм | 6,8 бар | 1,0 бар |
| PF60-201-0100-0300 | 6 мм | — | 1,0 бар |
| PF60-201-0159-0318 | 6 мм | 2,1 бар | 1,0 бар |
| PF60-201-0159-0476 | 6 мм | 2,9 бар | 1,0 бар |
| PF60-201-0238-0556 | 6 мм | 2,5 бар | 1,0 бар |
| PF60-201-0318-0635 | 12 мм | 1,6 бар | 1,0 бар |
| PF60-201-0476-0794 | 19 мм | 1,1 бар | 1,0 бар |
| PF60-201-0476-0953 | 12 мм | 1,6 бар | 1,0 бар |
| PF60-201-0635-0953 | 22 мм | 0,9 бар | 1,0 бар |
| PF60-201-0635-1111 | 19 мм | 1,3 бар | 1,0 бар |
| PF60-201-0635-1270 | 19 мм | 1,6 бар | 1,0 бар |
| PF60-201-0794-1111 | 32 мм | 0,9 бар | 0,7 бар |
| PF60-201-0794-1270 | 25 мм | 1,0 бар | 1,0 бар |
| PF60-201-0953-1270 | 35 мм | 0,6 бар | 0,5 бар |
| PF60-201-0953-1588 | 29 мм | 1,1 бар | 1,0 бар |
| PF60-201-1270-1905 | 29 мм | 0,9 бар | 1,0 бар |
Рабочее давление в каталоге рассчитано по давлению разрыва, измеренному по ASTM D1599, с коэффициентом 4 при 23 °C. Это справочные данные трубки; допустимое давление под роликами и при другой температуре требует подтверждения для выбранной головки и партии. Прочерк означает отсутствие значения в источнике.
Справочная химическая стойкость материала
Колонка таблицы производителя: Innovaprene F/FW.
| Среда и концентрация | CAS | Оценка производителя |
|---|
| Чистая/дистиллированная вода | 7732-18-5 | A |
| Этанол (этиловый спирт) | 64-17-5 | A/B |
| Изопропиловый спирт | 67-63-0 | B |
| Ацетон | 67-64-1 | A |
| Толуол | 108-88-3 | D |
| Соляная кислота 20% | 7647-01-0 | B |
| Серная кислота до 10% | 7664-93-9 | A |
| Гидроксид натрия 50% | 1310-73-2 | A |
A — отлично; B — хорошо; C — удовлетворительно; D — плохо / не рекомендуется; сочетания A/B и другие сохранены как в источнике; прочерк — нет оценки. Таблица не учитывает температуру и давление, поэтому служит для предварительного выбора материала. Если концентрация не указана, каталог подразумевает 100 % или максимальную растворимость в воде. Для многослойных трубок оценка относится к внутреннему слою. Работу в насосной головке и совместимость с фактической смесью подтверждают отдельно.
