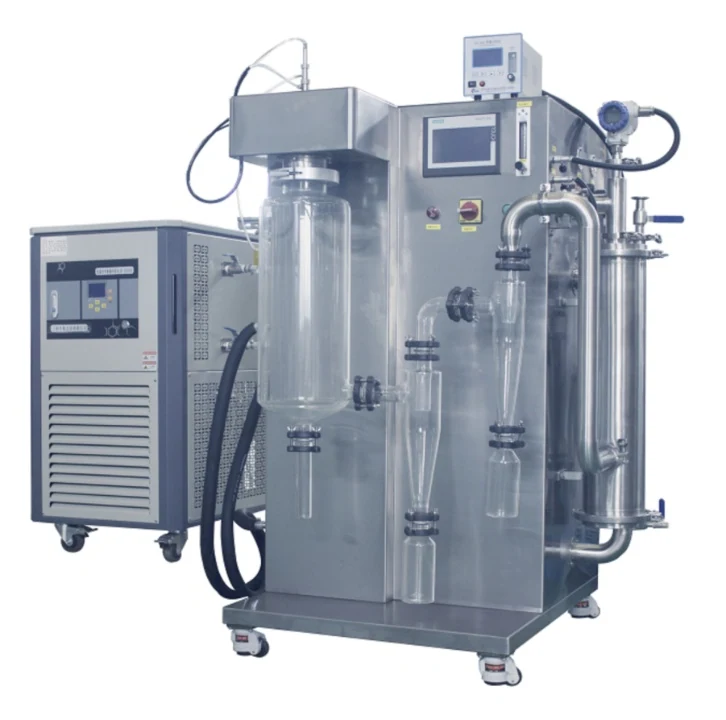

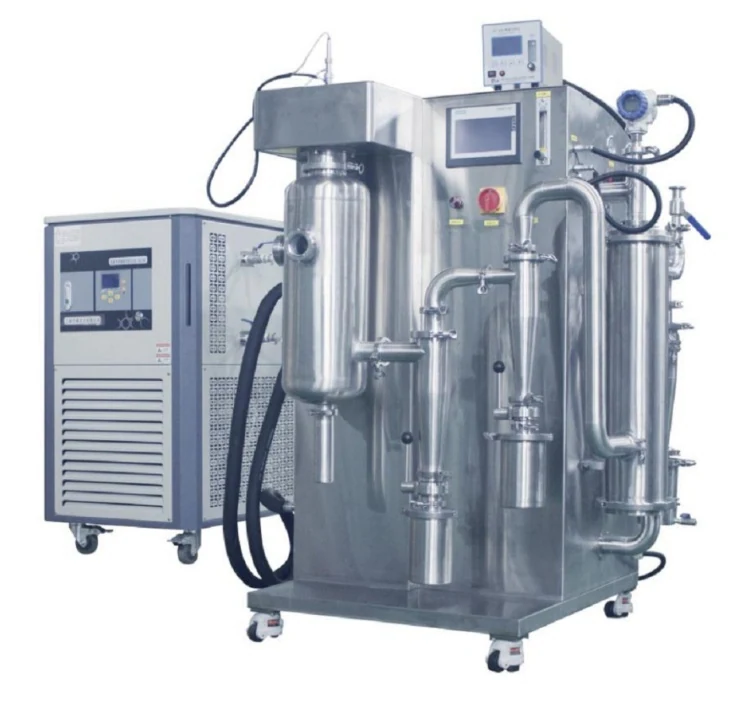

Распылительная сушилка QFN-BL-1

Назначение

QFN-BL-1 предназначена для распылительной сушки суспензий, приготовленных на основе органических растворителей: этанола, метанола, ацетона, гексана и других сред. В качестве сушильного агента применяется инертный газ, а процесс проходит в замкнутом циркуляционном контуре без контакта продукта с кислородом.

Закрытый цикл позволяет улавливать пары растворителя, возвращать их в производство и многократно использовать инертный газ. Установка подходит для материалов, склонных к окислению, возгоранию или взрыву, а также для веществ, выброс которых в атмосферу нежелателен.

Принцип работы

Инертный газ нагревается и поступает в сушильную камеру. Перистальтический насос подаёт жидкий материал к коаксиальной форсунке, где образуется мелкодисперсный аэрозоль. Высушенный продукт отделяется от газового потока в циклоне и рукавном фильтре, после чего собирается в приёмных ёмкостях.

Газ с парами растворителя направляется в систему конденсации. Растворитель улавливается, а осушенный инертный газ снова нагревается и возвращается в рабочий контур. Эффективность сбора продукта достигает 99 %, эффективность рекуперации этанола — более 96 %.

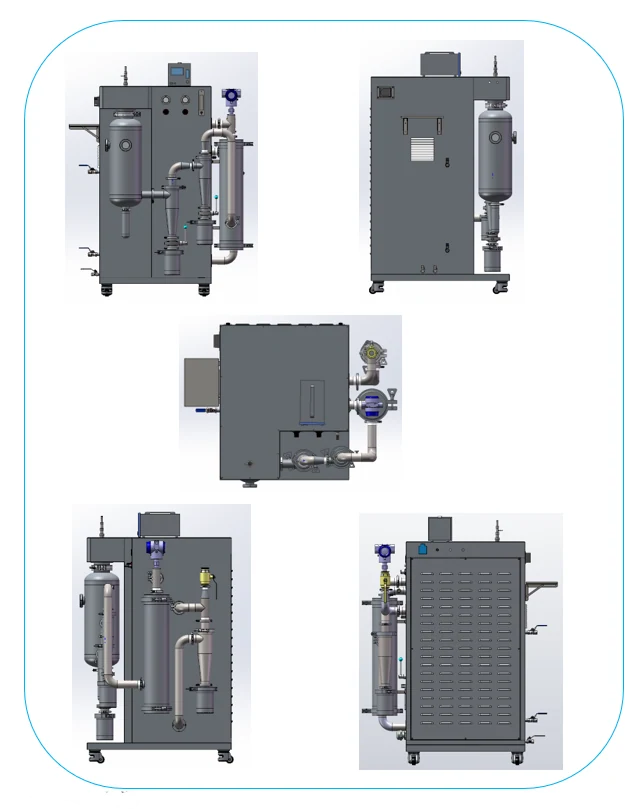

Конструкция и управление

• ПЛК Siemens и цветная сенсорная панель с визуализацией процесса.
• Двухуровневая система взрывозащиты и непрерывный контроль содержания кислорода.
• Многоступенчатый сбор продукта: сушильная башня, циклон и рукавный фильтр.
• Камера, циклон и сборники из SUS316L; по запросу возможно исполнение из боросиликатного стекла.
• Наружный корпус из нержавеющей стали SUS304.
• Автоматический запуск, аварийная сигнализация и защита нагревателя при остановке.

Области применения

Фармацевтические препараты, прецизионная керамика, аккумуляторные материалы, твердосплавные порошки и другие продукты, требующие сушки в контролируемой инертной среде.
