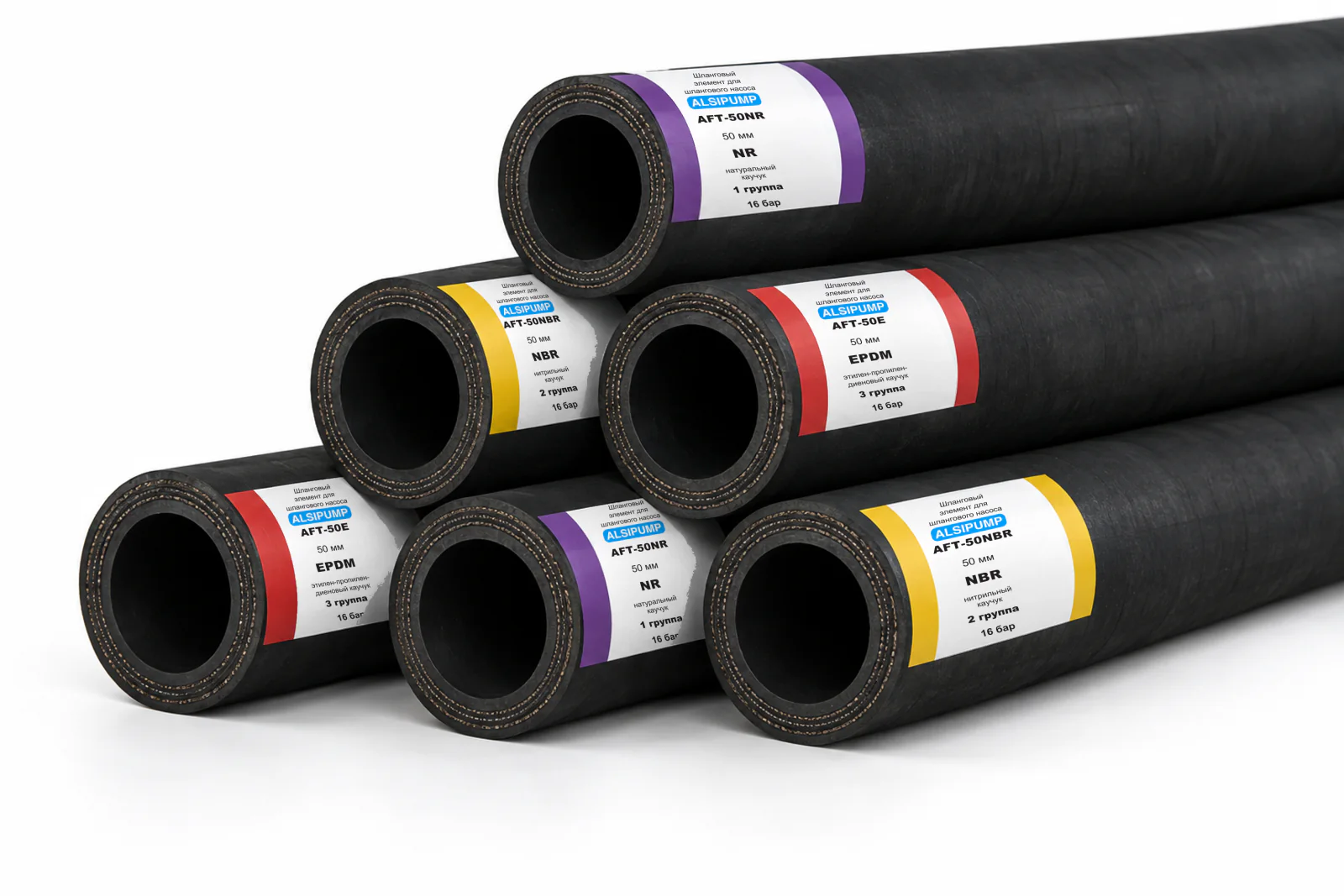

Шланговые элементы ALSIPUMP серии AFT

Шланговые элементы ALSIPUMP серии AFT для промышленных перистальтических насосов. Варианты внутреннего слоя: EPDM, NR, NBR, CSM и пищевой NBR-F. Точные допуски обеспечивают оптимальное сжатие, стабильную подачу и продолжительный срок службы.

Преимущества

• Рабочее давление до 16 бар.
• Высота самовсасывания до 9,5 м.
• Повторяемость объёмной подачи до ±1 %.
• Работа с вязкими, абразивными и химически активными средами.

Материалы шлангов и области применения

С перекачиваемой средой контактирует внутренний слой шланга. Его материал выбирают по химическому составу продукта, содержанию абразивных частиц и условиям работы. Ниже приведены ориентиры для предварительного подбора: стойкость готового шланга зависит не только от типа эластомера, но и от рецептуры резиновой смеси.

EPDM — этилен-пропилен-диеновый каучук

EPDM рассматривают для водных растворов кислот и щелочей, спиртов и многих кетонов. Материал применяют в химических процессах и при дозировании реагентов водоподготовки. Среди возможных рабочих сред — растворы хлорида железа, соляной кислоты и гипохлорита натрия; допустимые концентрацию и температуру уточняют для выбранного исполнения.

Для нефтепродуктов, минеральных масел и углеводородных растворителей EPDM обычно не выбирают: возможны набухание и ухудшение механических свойств. Стойкость к одному реагенту не означает совместимость со смесью, в которой присутствуют масла или растворители.

NR — натуральный каучук

NR отличается высокой эластичностью и сопротивлением абразивному износу. Его выбирают прежде всего для шламов, суспензий и паст с твёрдыми частицами: минеральных пульп, пигментных дисперсий и составов на водной основе. Упругий внутренний слой рассчитан на многократную деформацию при работе перистальтического насоса.

Материал может применяться с отдельными разбавленными кислотами и спиртами после проверки совместимости. Масла, углеводородные растворители и сильные окислители ограничивают применение NR. Содержание и размер твёрдых частиц оценивают отдельно — обозначение материала не задаёт допустимый процент твёрдой фазы.

NBR — бутадиен-нитрильный каучук

NBR используют при работе с маслами, жирами и маслосодержащими технологическими средами. Возможные задачи — перекачка эмульсий, жиросодержащих продуктов и шламов с масляной составляющей. По сравнению с NR нитрильный каучук лучше сопротивляется воздействию многих масел; отдельные водные щелочные растворы и моющие составы также могут быть совместимы.

NBR не является универсальным материалом для органических растворителей. Кетоны, в том числе ацетон, а также многие ароматические и хлорированные растворители могут вызывать повреждение. Совместимость с конкретным маслом, топливом или моющим средством проверяют по его полному составу.

CSM — хлорсульфированный полиэтилен

CSM рассматривают для химически агрессивных процессов, где стойкости NR или NBR недостаточно. Специальные смеси на его основе применяют с отдельными окисляющими реагентами, кислотами и щелочами. Возможные задачи — подача перекиси водорода, кислотных реагентов и флокулянтов при подтверждённой совместимости шланга.

Особенно важна проверка для концентрированных кислот и сильных окислителей: разные рецептуры CSM имеют разные пределы стойкости. Само обозначение CSM не подтверждает пригодность для любой концентрации перекиси водорода или серной кислоты.

NBR-F — пищевой бутадиен-нитрильный каучук

NBR-F — пищевое исполнение нитрильного внутреннего слоя. Его рассматривают для продуктов, содержащих масла и жиры, а также для молочных смесей, фруктовых концентратов, сиропов и других пищевых составов с подтверждённой совместимостью. От технического NBR оно отличается требованиями к составу резиновой смеси и её пригодности для контакта с пищевой продукцией.

Пищевой допуск подтверждают документами на конкретный поставляемый шланг, а не одним обозначением NBR-F. Режим безразборной мойки CIP подбирают отдельно: учитывают моющее средство, его концентрацию, температуру и длительность контакта. Пищевое исполнение само по себе не означает разрешение на паровую стерилизацию.

Как подобрать шланговый элемент

Для подбора нужны модель насоса и размеры шланга, состав и концентрация среды, рабочая температура и давление, вязкость, содержание и размер абразивных частиц, а также режим промывки. Для пищевого производства дополнительно указывают требования к документам о контакте с продуктом.

Температурные и химические ограничения подтверждают для конкретного исполнения ALSIPUMP. Испытание образца в рабочей среде помогает выявить набухание, размягчение или охрупчивание, но не определяет ресурс шланга при циклическом сжатии в насосе.
