Бесщёточный серводвигатель LongerPump, серия 80

Name: Бесщёточный серводвигатель LongerPump, серия 80
Brand: LongerPump

Раздел: Системы дозирования жидкостей Longerpump Подгруппа: OEM-перистальтические насосы

1 / 2

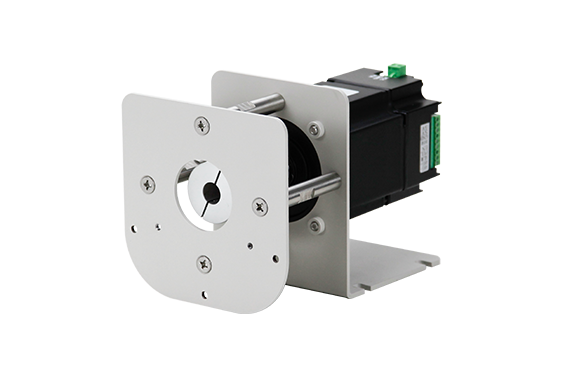

Компактный бесщёточный сервопривод со встроенным контроллером и 17-битным абсолютным энкодером. Управление скоростью и положением — в зависимости от исполнения.

Графики подачи

По горизонтальной оси — частота вращения, об/мин; по вертикальной — расход, мл/мин (mL/min) или л/мин (L/min), как указано на графике. Линии относятся к отдельным типоразмерам трубок (#). Это справочные зависимости для головки, а не результат испытаний на вашей жидкости.

Справочный график LongerPump KZ25: расход в зависимости от частоты вращения и типоразмера трубки — Справочная зависимость LongerPump для KZ25. Для 80 Series используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения 0-600 об/мин. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.

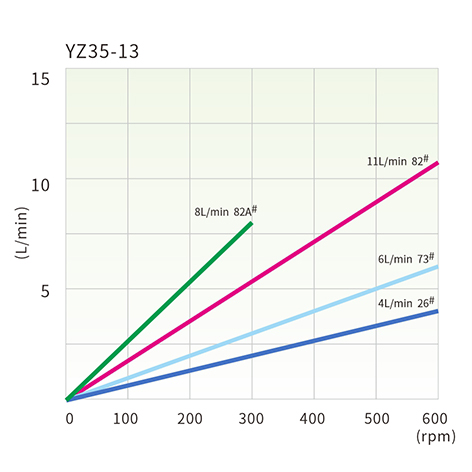

Справочный график LongerPump YZ35: расход в зависимости от частоты вращения и типоразмера трубки — Справочная зависимость LongerPump для YZ35. Для 80 Series используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения 0-600 об/мин. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.

Получение и поставка

Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.

Основные параметры

Параметр	Бесщёточный серводвигатель LongerPump, серия 80
Тип двигателя	Бесщёточный сервопривод
Встроенная плата управления	Да
Производительность одного канала	11 л/мин
Скорость вращения	0-600 об/мин

Параметры исполнений серии

Модель	T600-BLC04S-11	T600-BLA04S-11	T600-BLV04S-11	T600-BLF04S-11
Скорость вращения	0-600 об/мин
Точность поддержания скорости	±1 об/мин
Шаг регулировки скорости	1 об/мин
Тип привода	Бесщёточный сервопривод с 17-битным абсолютным энкодером
Способ управления	Позиционирование и регулировка скорости	Режим регулировки скорости	Режим регулировки скорости	Позиционирование и регулировка скорости
Режим позиционирования	Направление вращения и угловое положение задаются командами по интерфейсу	—	—	Угловое положение задаётся импульсами, направление — отдельным сигналом
Режим регулировки скорости	Пуск, остановка, направление и скорость задаются командами по интерфейсу	Пуск/остановка и направление — сухие контакты. Скорость 0–600 об/мин задаётся сигналом 4-20 мА	Пуск/остановка и направление — сухие контакты. Скорость 0–600 об/мин задаётся сигналом 0-5 В	Пуск/остановка и направление — сухие контакты. Скорость 0–600 об/мин задаётся сигналом 0-10 кГц (уровень 5–24 В)
Выходы состояния	Выход скорости: 10 Гц–6 кГц для 1–600 об/мин. Выход ошибки: сигнал уровня; по умолчанию низкий, можно настроить высокий
Управление по интерфейсу	RS485 / Modbus RTU; 9600, 19200, 38400 или 57600 бит/с; без контроля чётности; адрес 1–127; 1 стоп-бит	—	—	—
Электропитание	DC 24 В/260 Вт
Габариты (Д × Ш × В)	198 мм130 мм138 мм
Условия эксплуатации	0 °C-40 °C, относительная влажность <80%, без конденсации, высота <2000m

Совместимые головки и трубки

Насосная головка	Трубки	Максимальный расход (мл/мин)
(1,2) X KZ25-13	15#, 24#, 35#, 36#	6000 (один канал)
KZ35-13	73#, 82#	11000
YZ35-13	73#, 82#	11000

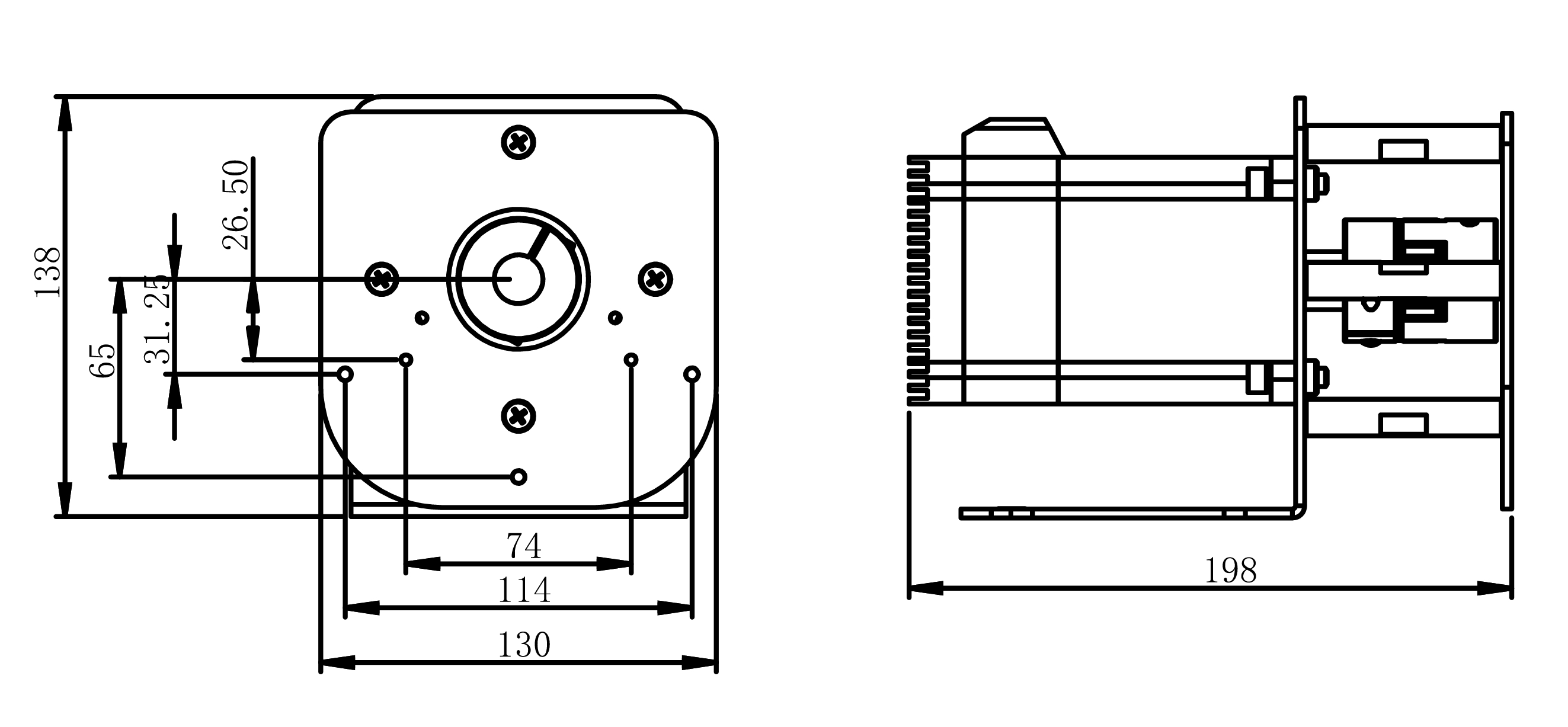

Габариты

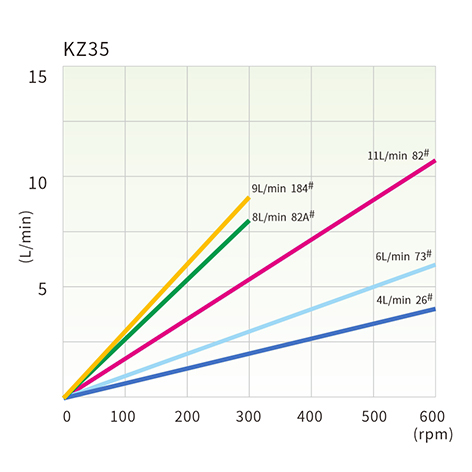

Графики производительности

Бесщёточный серводвигатель LongerPump, серия 80 — Графики производительности, 3

Выбранный насос80 Series

Головка KZ25KZ25Открыть карточку

Головка YZ35-13YZ35Открыть карточку

Головка KZ35KZ35Открыть карточку

Совместимость по приводу и головке не заменяет проверку трубки, рабочей среды, расхода и режима эксплуатации.
