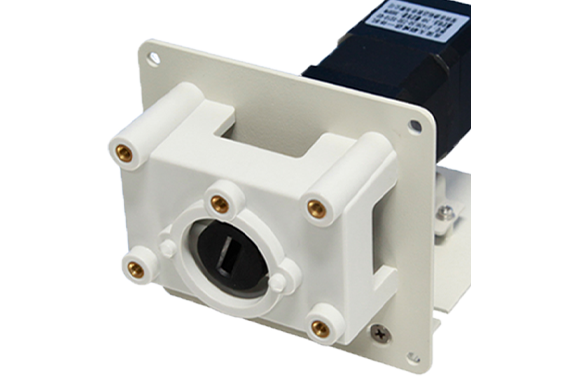

OEM-перистальтический насос T100-BV/T100-BM

Name: OEM-перистальтический насос T100-BV/T100-BM
Brand: LongerPump

Раздел: Системы дозирования жидкостей Longerpump Подгруппа: OEM-перистальтические насосы

1 / 2

Бесщёточный OEM-привод со встроенным контроллером: 0–100 об/мин, реверс. В версии BV скорость задаётся сигналом 0–5 В, в BM — потенциометром.

Графики подачи

По горизонтальной оси — частота вращения, об/мин; по вертикальной — расход, мл/мин (mL/min) или л/мин (L/min), как указано на графике. Линии относятся к отдельным типоразмерам трубок (#). Это справочные зависимости для головки, а не результат испытаний на вашей жидкости.

Справочный график LongerPump YZ1515X: расход в зависимости от частоты вращения и типоразмера трубки — Справочная зависимость LongerPump для YZ1515X. Для T100-BV/T100-BM используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения 0 об/мин-100 об/мин прямое и обратное вращение. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.

Справочный график LongerPump YZ2515X: расход в зависимости от частоты вращения и типоразмера трубки — Справочная зависимость LongerPump для YZ2515X. Для T100-BV/T100-BM используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения 0 об/мин-100 об/мин прямое и обратное вращение. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.

Получение и поставка

Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.

Основные параметры

Параметр	OEM-перистальтический насос T100-BV/T100-BM
Тип двигателя	Бесщёточный двигатель постоянного тока со встроенным контроллером
Скорость вращения	0 об/мин-100 об/мин прямое и обратное вращение

Параметры исполнений серии

Параметр	T100-BV-24	T100-BM-24	T300-BV-24	T300-BM-24
Скорость вращения	0 об/мин-100 об/мин, по / против часовой стрелки		0 об/мин-300 об/мин, по / против часовой стрелки
Шаг регулировки скорости	1 об/мин
Управление пуском и остановкой	Внешний дискретный сигнал: замкнутый контакт — работа, разомкнутый — остановка
Управление направлением вращения	Внешний дискретный сигнал: замкнутый контакт — против часовой стрелки, разомкнутый — по часовой стрелке
Регулировка скорости	Аналоговый сигнал 0–5 В	Потенциометр	Аналоговый сигнал 0–5 В	Потенциометр
Габариты (Д × Ш × В)	163x100x98（мм）
Температура эксплуатации	0 °C-40 °C
Электропитание	24 В DC/50 Вт		24 В DC/80 Вт
Масса	1.01 кг

Совместимые головки и трубки

Насосная головка	Трубки	Максимальный расход (мл/мин)		Масса с насосной головкой, кг
Насосная головка	Трубки	T100-BV-24, T100-BM-24	T300-BV-24, T300-BM-24	Масса с насосной головкой, кг
(1 ,2, 3)×YZ1515x	13# 14# 19# 16# 25# 17# 18#	380 (один канал)	1140 (один канал)	1.41-2.21
(1, 2, 3)×YZII15	13# 14# 19# 16# 25# 17# 18#	380 (один канал)	1140 (один канал)	1.36-2.06
(1, 2, 3)×YZ2515x	15# 24#	270 (один канал)	840 (один канал)	1.41-2.21
YZII25	15# 24# 35# 36#	500 (один канал)	1500 (один канал)	1.41
FG15-13-B	13# 14# 19# 16# 25# 17# 18#	430	1290	1.29
FG25-13-B	15# 24#	320	960	1.29
DMD15-13-B/DMD15-13-D	2×13# 2×14# 2×19# 2×16# 2×25#	375	1125	1.44
BZ15-13-A	14#	22	66	1.32
BZ15-13-B	16#	80	240	1.32
BZ15-13-C	25#	150	450	1.32
BZ15-13-D	17#	270	810	1.32
BZ25-13-B	24#	250	750	1.32
DG-(1, 2, 4, 6, 8) 6 роликов	внутр. диаметр ≤3.17 мм толщина стенки 0.8-1 мм	48 (один канал)	Не применяется	1.21-1.64
DG-(1, 2, 4, 6, 8) 10 роликов	внутр. диаметр ≤3.17 мм толщина стенки 0.8-1 мм	32 (один канал)	Не применяется	1.22-1.68

Габариты

Графики производительности

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 3

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 4

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 5

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 6

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 7

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 8

OEM-перистальтический насос T100-BV/T100-BM — Графики производительности, 9

Выбранный насосT100-BV/T100-BM

Головки YZ1515x/YZ2515xYZ1515x · YZ2515xОткрыть карточку

Головки YZII15 и YZII25YZII15 · YZII25Открыть карточку

Головки серии BZBZОткрыть карточку

Головка DMD15-13-BDMD-15Открыть карточку

Головка FG15FG15Открыть карточку

Головка FG25FG25Открыть карточку

Совместимость по приводу и головке не заменяет проверку трубки, рабочей среды, расхода и режима эксплуатации.
