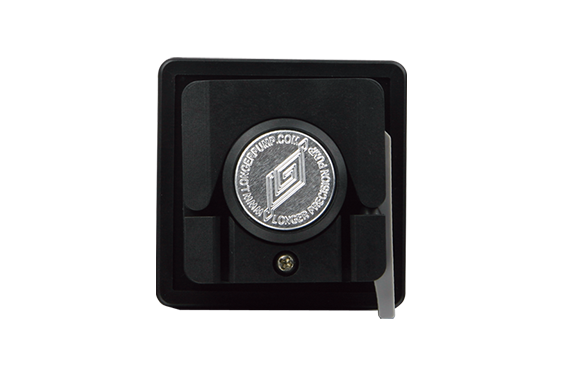

OEM-перистальтический насос T100&WX10

Name: OEM-перистальтический насос T100&WX10
Brand: LongerPump

Раздел: Системы дозирования жидкостей Longerpump Подгруппа: OEM-перистальтические насосы

1 / 2

T100&WX10 — встраиваемый насос с головкой WX10 и регулируемым приводом. В отличие от модулей без драйвера, он предлагается в исполнениях с собственной управляющей электроникой. Конкретный способ задания скорости и команд выбирается по обозначению поставляемого варианта. Стандартная компоновка предусматривает основание, панельный монтаж согласуется дополнительно. Жидкостный тракт собирается на трубке, подходящей к установленной головке; её состояние и посадка влияют на воспроизводимость подачи. Перед подключением к автоматике необходимо зафиксировать исполнение контроллера: интерфейсы одного T100 нельзя считать обязательными для всей OEM-серии.

Получение и поставка

Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.

Основные параметры

Параметр	OEM-перистальтический насос T100&WX10
Тип двигателя	Шаговый двигатель
Встроенная плата управления	Да
Производительность одного канала	≤40 мл/мин
Скорость вращения	≤100 об/мин

Параметры исполнений серии

Скорость вращения	≤100 об/мин
Шаг регулировки скорости	0.1 об/мин
Максимальный расход	40 мл/мин
Трубки	внутр. диаметр ≤3.17 мм толщина стенки 0.8 мм-1.0 мм
* Управление направлением вращения	Внешний дискретный сигнал: разомкнутый контакт — по часовой стрелке, замкнутый — против часовой стрелки
* Управление пуском и остановкой	Внешний дискретный сигнал: разомкнутый контакт — работа, замкнутый — остановка
* Задание скорости BCD-переключателем	15 положений BCD-переключателя (1–F): 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100 (об/мин)
* Внешнее задание скорости (опция)	4-20 мА соответствует 0.1-100 об/мин, 0-5 В соответствует 0-100 об/мин, 0-10 В соответствует 0-100 об/мин, 0-10 кГц соответствует 0-100 об/мин
** Адрес насоса	Адрес насоса: 1–30
** Скорость передачи данных	1200 бит/с или 9600 бит/с
Габариты (Д × Ш × В)	106×60×81(мм)
Относительная влажность	<80%
Температура эксплуатации	0 °C-40 °C
Электропитание	DC 11.4 В-25.2 В
Потребляемая мощность	≤12 Вт
Масса	0.51 кг

Параметры со знаком * относятся только к исполнениям с переключателем и внешним сигналом задания скорости.

Параметры со знаком ** относятся только к исполнениям с управлением по RS485.

Исполнения и способы управления

Модель	Код изделия	Способ управления	Сертификация
T100-S300&WX10-14-H	056001H	Переключатель и внешний сигнал (4-20 мА)	Сертификация CE; соответствие RoHS
T100-S301&WX10-14-H	056002H	Переключатель и внешний сигнал (0-5 В)
T100-S302&WX10-14-H	056003H	Переключатель и внешний сигнал (0-10 В)
T100-S303&WX10-14-H	056004H	Переключатель и внешний сигнал (0-10 кГц)
T100-S500&WX10-14-H	056005H	Связь RS485

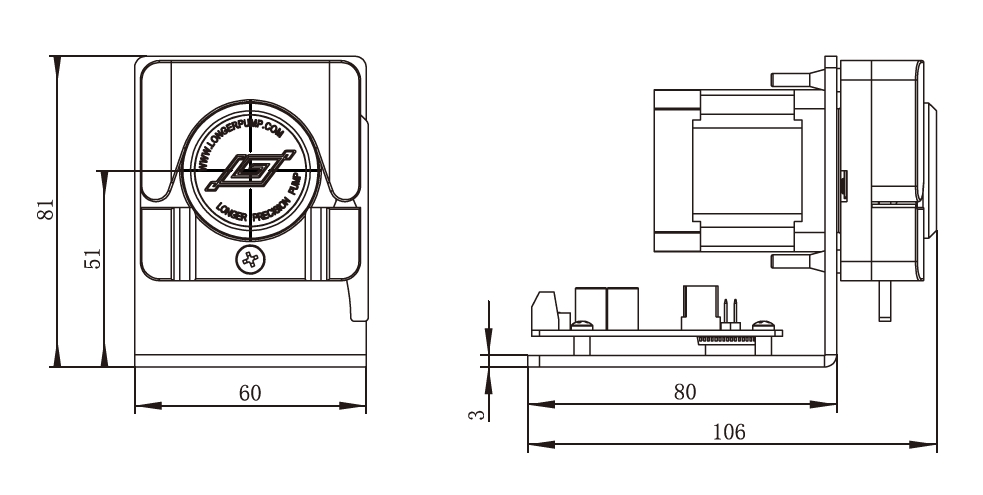

Габариты

Графики производительности

Совместимые головки и трубки

Насосная головка	Совместимая трубка
WX10-14 — головка в комплекте	Внутр. Ø ≤3,17 мм; толщина стенки 0,8–1,0 мм
