Раздел: Системы дозирования жидкостей Longerpump Подгруппа: OEM-перистальтические насосы
1 / 3
OEM-привод на шаговом двигателе NEMA 23 со встроенным контроллером. Управление по RS485 / Modbus RTU.
Графики подачи
По горизонтальной оси — частота вращения, об/мин; по вертикальной — расход, мл/мин (mL/min) или л/мин (L/min), как указано на графике. Линии относятся к отдельным типоразмерам трубок (#). Это справочные зависимости для головки, а не результат испытаний на вашей жидкости.
Справочная зависимость LongerPump для YZ1515X. Для T600-SC02 используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения ≤600 об/мин. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.Справочная зависимость LongerPump для YZ2515X. Для T600-SC02 используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения ≤600 об/мин. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Основные параметры
Параметр
OEM-перистальтический насос T600-SC02
Тип двигателя
Шаговый двигатель
Встроенная плата управления
Да
Производительность одного канала
≤3000 мл/мин
Скорость вращения
≤600 об/мин
Параметры исполнений серии
Параметр
T100-SC02-01
T300-SC02-01
T600-SC02-01
Скорость вращения
0-100 об/мин
0-300 об/мин
0-600 об/мин
Шаг регулировки скорости
0.1 об/мин
1 об/мин
1 об/мин
Функции управления
RS485 с протоколами Modbus RTU и Longer Pump OEM. Команды задают скорость, пуск/остановку, направление и режим быстрого заполнения на полной скорости. Состояние насоса после включения питания настраивается.
Параметры связи
1200, 9600, 19200 или 115200 бит/с; без контроля чётности или чётный паритет; адрес 1–32; 1 стоп-бит
Выход питания
DC 5 В 100 мА
Электропитание
DC 24 В/15 Вт
DC 24 В/45 Вт
DC 24 В/55 Вт
Габариты (Д × Ш × В)
121x102x118(мм)
143x102x118(мм)
Способ монтажа
На панель или опорную плиту
Условия эксплуатации
Температура: 0 °C-40 °C, относительная влажность <80%
Масса без насосной головки
1.29 кг
1.61 кг
Совместимые головки и трубки
Насосная головка
Трубки
Максимальный расход (мл/мин) T100-SC02-01
Максимальный расход (мл/мин) T300-SC02-01
Максимальный расход (мл/мин) T600-SC02-01
YZ1515X,YZII15
13#, 14#, 19#, 16#, 25#, 17#, 18#
380
1100
2200
YZ2515X
15#, 24#
270
800
1600
YZII25
15#, 24#, 35#, 36#
500
1500
3000
FG15-13
13#, 14#, 19#, 16#, 25#, 17#, 18#
430
1200
2400
FG25-13
15#, 24#
320
1100
2200
DMD15-13-B DMD15-13-D
2x13#, 2x14#, 2x19#, 2x16#, 2x25#
375
1035
2070
BZ15-13-A
14#
22
75
150
BZ15-13-B
16#
80
230
460
BZ15-14-C
25#
150
480
960
BZ15-14-D
17#
270
800
1600
BZ25-13-B
24#
250
800
1600
DG15-24
16#, 25#, 17#
300 (один канал)
900 (один канал)
1800 (один канал)
DG15-28
13#, 14#, внутр. диаметр ≤3.17 мм толщина стенки 0.8-1 мм
75 (один канал)
Не рекомендуется
Не рекомендуется
DG-(1,2,4,6,8) 6 роликов
внутр. диаметр ≤3.17 мм толщина стенки 0.8-1 мм
48 (один канал)
Не рекомендуется
Не рекомендуется
DG-(1,2,4) 10 роликов
внутр. диаметр ≤3.17 мм толщина стенки 0.8-1 мм
32 (один канал)
Не рекомендуется
Не рекомендуется
BPH01
13#, 14#, 19#, 16#, 25#
80
240
530

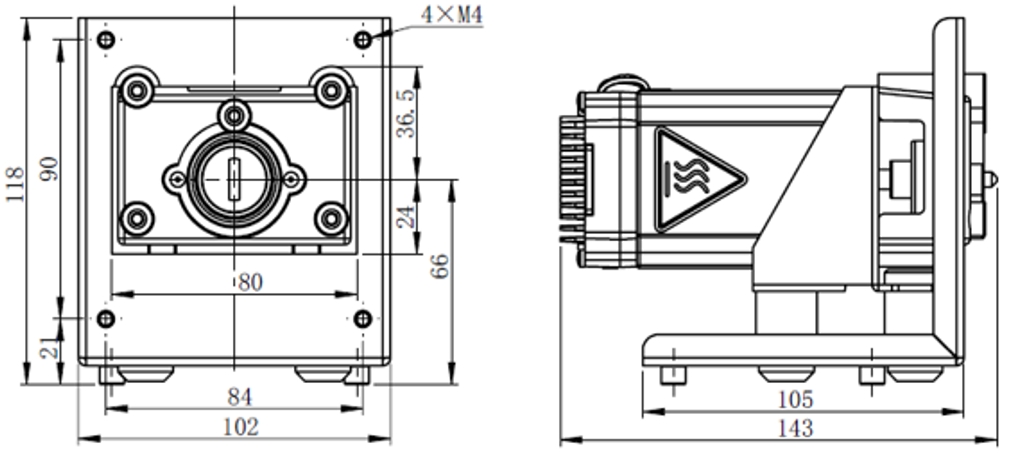

Габариты
Графики производительности
