Раздел: Системы дозирования жидкостей Longerpump Подгруппа: OEM-перистальтические насосы
1 / 2

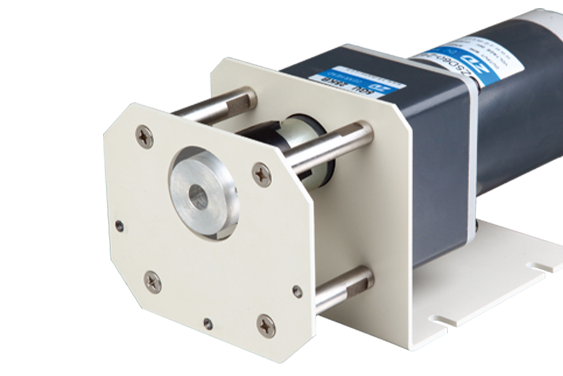

OEM-привод серии 90-2 с фиксированной скоростью и двигателем AC или DC для головок YZ35-13 и KZ35. Монтаж на панель или опорную плиту.
Графики подачи
По горизонтальной оси — частота вращения, об/мин; по вертикальной — расход, мл/мин (mL/min) или л/мин (L/min), как указано на графике. Линии относятся к отдельным типоразмерам трубок (#). Это справочные зависимости для головки, а не результат испытаний на вашей жидкости.
Справочная зависимость LongerPump для YZ35. Для 90-2 Series Fixed Speed используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения Фиксированная, зависит от исполнения. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.Справочная зависимость LongerPump для KZ35. Для 90-2 Series Fixed Speed используйте только участок графика в пределах скорости выбранного привода и головки. Скорость вращения Фиксированная, зависит от исполнения. Полная шкала головки не расширяет возможности привода. Фактический расход зависит от трубки, жидкости, противодавления и калибровки. Для многоканальной головки расход указан на один канал.
Получение и поставка
Позиции, подтверждённые на складе, можно купить и забрать самовывозом. Поставка под заказ — от одной недели до двух месяцев в зависимости от способа доставки: авиа, море или железная дорога. Наличие выбранного исполнения и срок поставки подтверждаем при подготовке предложения.
Основные параметры
Параметр
OEM перистальтические насосы серии 90-2
Тип двигателя
Мотор-редуктор 90
Встроенная плата управления
Нет
Производительность одного канала
≤9167 мл/мин
Скорость вращения
Фиксированная, зависит от исполнения
Параметры исполнений серии
Модель
Способ монтажа
Код изделия
Скорость вращения, об/мин
Двигатель
Электропитание
Допуск скорости
Ресурс двигателя
G240-D7
На опорную плиту / панель
05.51.423
240
Мотор-редуктор 90, DC
DC 12 В/90 Вт
≤±10%
2000 ч
G240-D8
На панель
05.51.424
240
G333-D7
На опорную плиту / панель
05.51.523
333
G333-D8
На панель
05.51.524
333
G440-D7
На опорную плиту / панель
05.51.611
440
G440-D8
На панель
05.51.612
440
G500-D7
На опорную плиту / панель
05.51.713
500
G500-D8
На панель
05.51.714
500
G208-D107
На опорную плиту / панель
05.53.431
208
DC 24 В/90 Вт
G208-D108
На панель
05.53.432
208
G288-D107
На опорную плиту / панель
05.53.441
288
G288-D108
На панель
05.53.442
288
G346-D107
На опорную плиту / панель
05.53.531
346
G346-D108
На панель
05.53.532
346
G466-D107
На опорную плиту / панель
05.53.611
466
G466-D108
На панель
05.53.612
466
G166-A7
На опорную плиту / панель
05.55.321
166
Мотор-редуктор 90, AC
AC 220 В/90 Вт
5000 ч
G166-A8
На панель
05.55.322
166
G250-A7
На опорную плиту / панель
05.55.433
250
G250-A8
На панель
05.55.434
250
G347-A7
На опорную плиту / панель
05.55.523
347
G347-A8
На панель
05.55.524
347
G417-A7
На опорную плиту / панель
05.55.613
417
G417-A8
На панель
05.55.614
417
Электропитание
DC 12 В
DC 24 В
AC 220 В
Скорость вращения, об/мин
240
333
440
500
208
208
346
466
166
250
347
417
Трубки
Расход(мл/мин)
73#
2400
3330
4400
5000
2080
2080
3460
4660
1660
2500
3470
4170
82#
4400
6105
8067
9167
3813
3813
6343
8543
3043
4583
6362
7645

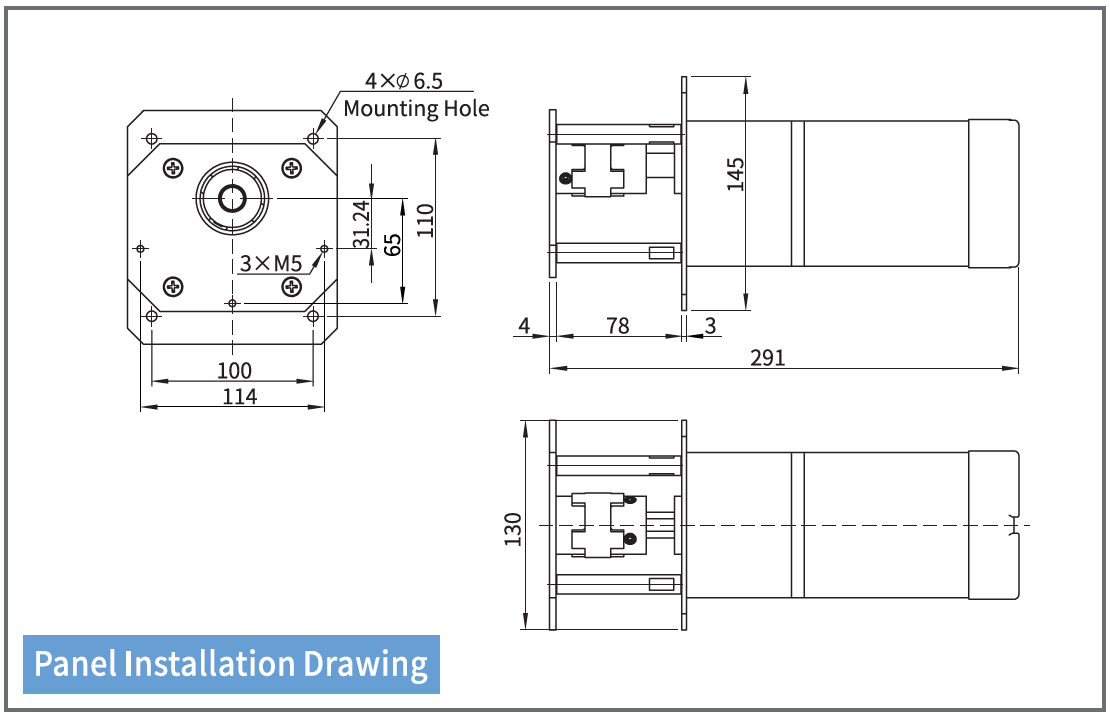

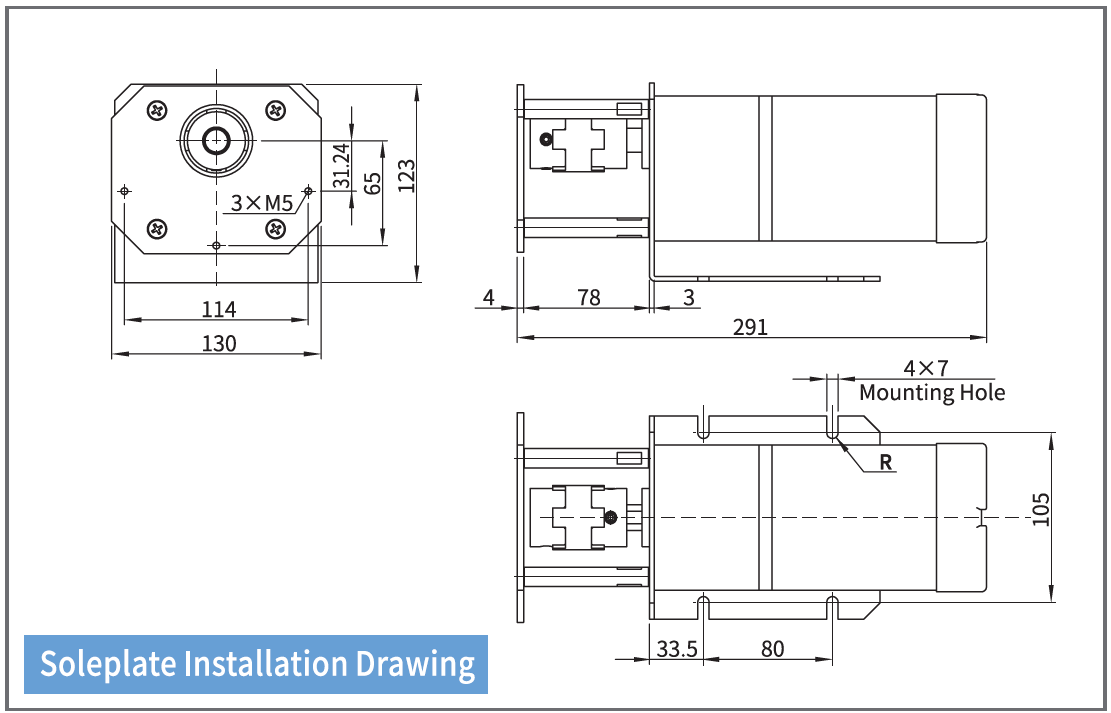

Габариты
Совместимые головки и трубки
Используется встроенная головка серии 90. Допустимые трубки и расход для каждого типоразмера приведены в таблице выше; головку и трубку выбирают для конкретного исполнения привода.
ПОДБОР КОМПЛЕКТАЦИИ
Совместимые насосные головки
Показываем головки, которые указаны для этой модели в матрице совместимости LongerPump.
OEM перистальтический насос T100
OEM перистальтический насос T600
