Компания Jornen предлагает оригинальную разработку для улучшения качества выпускаемых продуктов и оптимизации производства. Вибрационные питатели используются в различных блистерно-упаковочных машинах, преимущественно – в линиях непрерывного действия. Широко применяются в фармацевтике и других отраслях.

Особенности конструкции

Вибрационный питатель состоит из основных компонентов:

• бункер;

• линейный конвейер;

• дисковый конвейер;

• рифлёная пластина.

Оба конвейера вибрационного типа. Линейный расположен в бункере. Дисковый движется по кругу, оснащен технологическими отверстиями для сброса. На нижней части рифленой пластины имеются канавки.

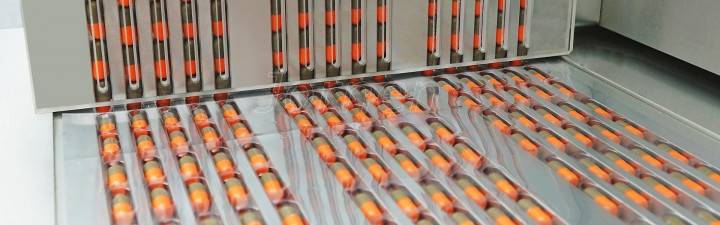

Таблетки или капсулы вначале попадают на линейный транспортер. Далее перемещаются на дисковый. Проходя над отверстием для сброса, падают на рифленую пластину и по канавкам поступают в пустые ячейки.

Сформированная блистерная лента в машине непрерывного действия равномерно перемещается вперёд, постоянно подавая лекарство из желоба в карманы упаковки. В машинах с прерывистым режимом работы формуемое полотно движется с остановками на высокой скорости. Извлечение препарата из канавки рифленой пластины в неподходящий момент приводит к сбоям в подаче.

Таблетка элементарно может сломаться или выпасть из кармана. Для изменения нестабильного положения канавочная пластина была усовершенствована. Теперь это выглядит так:

• формируемое полотно движется вперёд;

• канавочная пластина ориентируется на полотно;

• перемещается синхронно, но чуть медленнее;

• одновременно полотно в нижней части проходит мимо пластины;

• лекарство равномерно выгружается в блистерные карманы.

Когда полотно останавливается, пластина с канавками возвращается обратно. Лекарства снова поступают в карманы с постоянной скоростью.

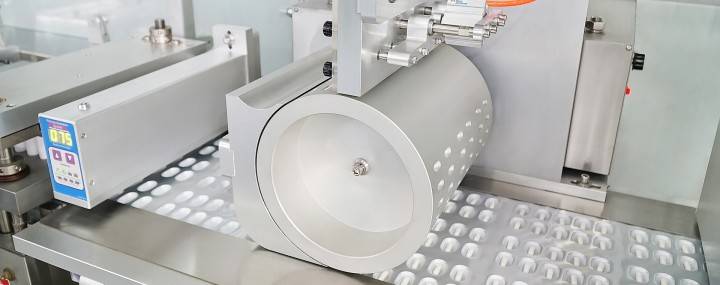

При изготовлении блистеров холодным способом, карман по размеру намного больше лекарственной единицы, что препятствует прямому извлечению. В таком случае к нижней части пластины с канавками добавляют переходный барабан. Углубления на его внешней поверхности по форме и размеру соответствуют препаратам.

Барабан движется, лекарство поступает в углубления. Далее, при повороте вниз, попадает в карман, после чего блистерная карта выравнивается. Устройство называется вибрационно-барабанным питателем.

Если используется в машине периодического действия, барабан требуется модифицировать, чтобы группы углублений равномерно распределились по окружности, а не по всей плоскости, как в машинах непрерывного действия.

Барабан работает на двух постоянных скоростях. На низких оборотах при неподвижном полотне с равномерной стабильной подачей препарата в углубления. При движущемся полотне линейная скорость барабана синхронизируется, препараты снова точно поступают в блистерные карманы.
